Klotz VD104SH-E HD-SDI - digital video cable 1.0/4.8 AF - FRNC - Eca

Dostępność: Dostępny na zamówienie

Koszt wysyłki: od 11,99 zł

Numer katalogowy: K-VD104SH-E HD

Stan magazynowy: 0 mb

Cena: 12,00 zł

Ilość:

Dodaj do koszyka

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

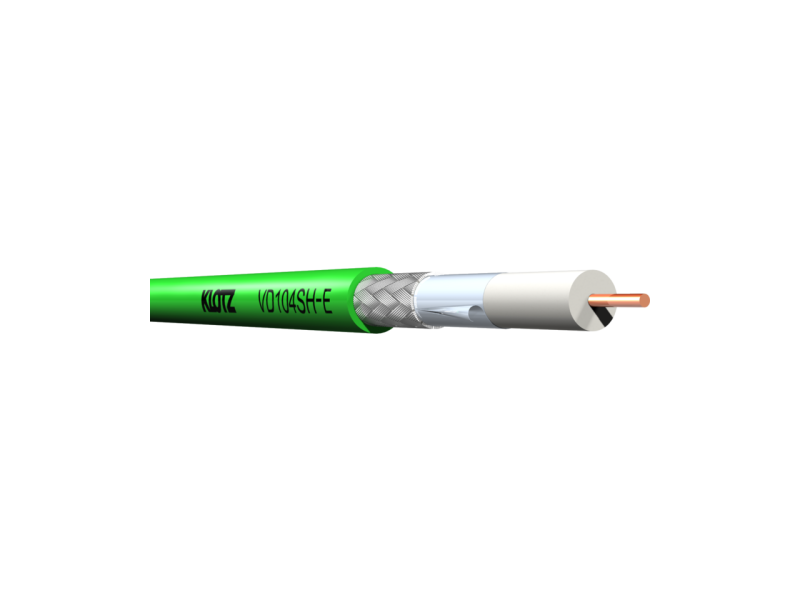

Klotz VD104SH-E HD-SDI - digital video cable 1.0/4.8 AF - FRNC - Eca

Dzięki średnicy żyły 1,0 mm, ten kabel do transmisji sygnałów analogowych i cyfrowych spełnia najbardziej rygorystyczne normy i jest stosowany jako kabel o niskiej stratności w instalacjach o dużych odległościach transmisji. Typowe odległości zgodnie ze standardami SMPTE to 405 metrów dla sygnałów wideo SDI, 110 metrów dla sygnałów HD-SDI 1,5 Gbit/s i 76 metrów dla sygnałów 3 Gbit/s. Jednak w praktyce możliwe są większe odległości, w zależności od zastosowanych urządzeń. Rdzeń jest otoczony wyjątkowo grubym, fizycznie spienionym dielektrykiem z polietylenu (PE), który zapewnia transmisję sygnału bez strat odbiciowych i charakteryzuje się wyjątkowo niskim tłumieniem. Posiada on podwójną warstwę kompozytową AL wewnątrz ultragęsto tkanego ekranu miedzianego, zapewniającego ponad 95% ekranowania. V10/48 jest dostępny z płaszczem zewnętrznym z PVC

Dane techniczne:
Przewodnik wewnętrzny: drut miedziany, goły, Ø 1,0 mm
Izolacja: PE spieniony, wtryskiwany gazowo, Ø 4,8 mm
Ekran: folia dwuwarstwowa AL/PET/AL + oplot z cynowanej miedzi (pokrycie 95%)
Średnica całkowita: 6,9 mm
Temperatura pracy: -30°C / +70°C
Minimalny promień gięcia: 40 mm
Impedancja charakterystyczna: 75 Ω ± 1%
Pojemność: 55 pF/m
Prędkość propagacji: 80%
Rezystancja dla prądu stałego:
Przewód zewnętrzny: 6 Ω/km
Tłumienie ekranowania: > 95 dB
Nom. Tłumienie [dB/100 m]:

1 MHz: 0,8
5 MHz: 1,6
10 MHz: 2,1
100 MHz: 6,2
135 MHz: 7,3
200 MHz: 8,9
500 MHz: 14,4
750 MHz: 18,2
1000 MHz: 21,1
1500 MHz: 26,4
3000 MHz: 38,6
6000 MHz: 57,0
12000 MHz: 86,2

Tłumienność odbiciowa:

30 - 300 MHz: > 25 dB
300 - 1500 MHz: > 23 dB
1500 - 3000 MHz: > 21 dB
3000 - 12000 MHz: > 15 dB

Strona WWW producenta:

http://www.klotz-ais.com/
