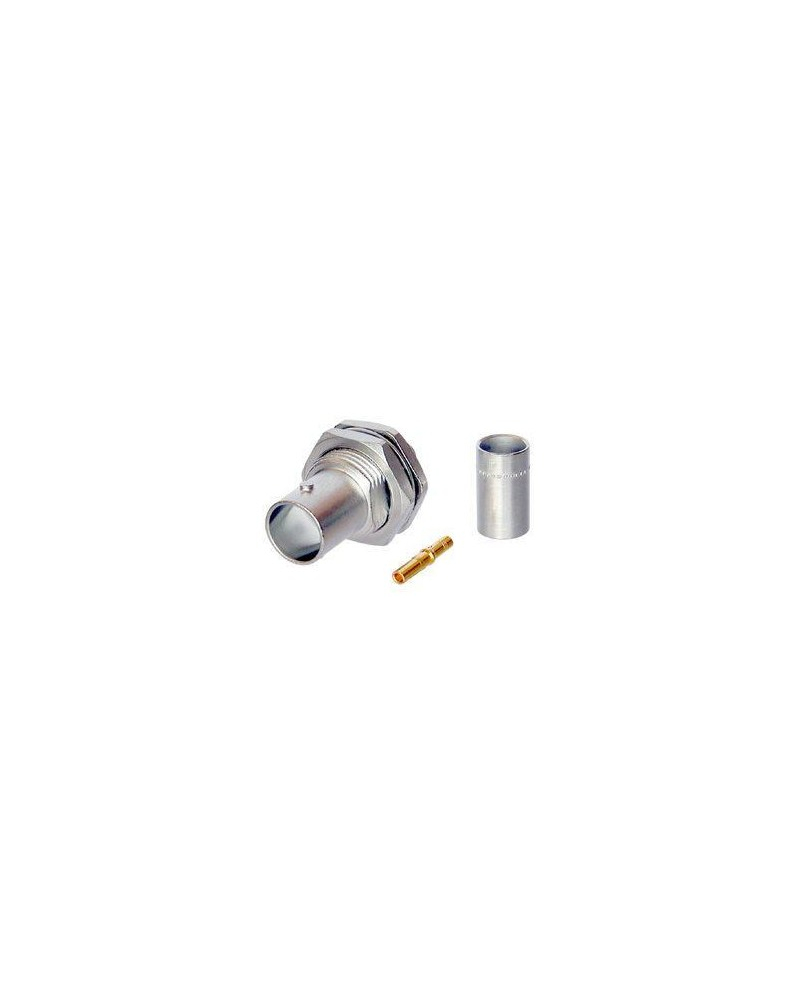

NEUTRIK NBNB75GLP9 Złącze zaciskane żeńskie
Dostępność: Dostępny na zamówienie
Koszt wysyłki: od 11,99 zł
Numer katalogowy: N-NBNB75GLP9
Kod producenta: NBNB75GLP9
Stan magazynowy: 0 szt.
- Opis produktu
- Recenzje produktu (0)
NEUTRIK NBNB75GLP9 Złącze zaciskane żeńskie
Gniazdo kablowe BNC do montażu panelowego, uziemione
Gniazda kablowe BNC firmy Neutrik do montażu panelowego oferują rzeczywistą impedancję 75 Ω dla sygnałów szeregowych i cyfrowych (HD). Korpus złącza z obrabianego maszynowo mosiądzu zapewnia wyjątkowo wytrzymałe i odporne na ścieranie połączenie nawet przy długotrwałym użytkowaniu.
Pasujące kable:
Belden 1505A, Belden 8241F, Canare L-4CFB, CommScope 5565, Draka 0,8/3,7 AF, Draka 755-801 (803, 804), Gepco VPM2000, Suhner S04263, Sommer 600-0451
Rozmiar zacisku:
Gniazda kablowe BNC firmy Neutrik do montażu panelowego oferują rzeczywistą impedancję 75 Ω dla sygnałów szeregowych i cyfrowych (HD). Korpus złącza z obrabianego maszynowo mosiądzu zapewnia wyjątkowo wytrzymałe i odporne na ścieranie połączenie nawet przy długotrwałym użytkowaniu.
Pasujące kable:
Belden 1505A, Belden 8241F, Canare L-4CFB, CommScope 5565, Draka 0,8/3,7 AF, Draka 755-801 (803, 804), Gepco VPM2000, Suhner S04263, Sommer 600-0451
Rozmiar zacisku:
- Styk: 1,6 mm (kwadratowy)
- Ekran: 6,47 mm (sześciokątny)
Cechy:
- Złocony styk środkowy
- Konstrukcja o rzeczywistej rezystancji 75 Ω spełnia rygorystyczne wymagania HD
- Uziemiony montaż panelowy
Dane techniczne:
Typ złącza: BNC 75 Ω
Rodzaj: żeński
Rezystancja styku: ≤ 3 mΩ (wewnętrzna)
Rezystancja styku: ≤ 2 mΩ (zewnętrzna)
Wytrzymałość dielektryczna: 1,5 kV DC
Impedancja: 75 Ω
Rezystancja izolacji: > 5 GΩ
Napięcie znamionowe: <50 V
Współczynnik SWR:
≤1,050/>32 dB do 1 GHz
≤1,065/>30 dB do 2 GHz
≤1,100/>26 dB do 3 GHz
Średnica zewnętrzna kabla: 6,3 mm
Siła zacisku kabla: > 30 N (środek)
Rozmiar zacisku: 6,47 mm Zacisk sześciokątny (ekran) wg. IEC 60803 (oznaczenie matrycy E)
Rozmiar zacisku (styk): 1,6 Zacisk kwadratowy (styk) wg IEC 60803 (oznaczenie matrycy 2)
Siła wciskania: < 25 N
Żywotność: > 1000 cykli łączenia
Blokada: Bagnet
Kierunek montażu: Montaż tylny
Kształt obudowy: 12,7 mm
Mocowanie kabla: Zaciskanie płaszcza
Styki: Mosiądz (CuZn35Pb2), 0,2 µm AuCo (styk środkowy)
Wkładka: PTFE
Płaszcz: Mosiądz (CuZn39Pb3)
Powłoka płaszcza: Optalloy®
Zakres temperatur: od -30°C do +85°C
Zaciskanie styków: Zgodność z normami IEC 60803 i IEC 60352-2
