SC Vector 600-0162 Kabel video 75 Ohm HD-SDI
Dostępność: Dostępny na zamówienie
Koszt wysyłki: od 11,99 zł
Numer katalogowy: PK-600-0162+BNC
Stan magazynowy: 0.00 szt
- Opis produktu
- Recenzje produktu (0)

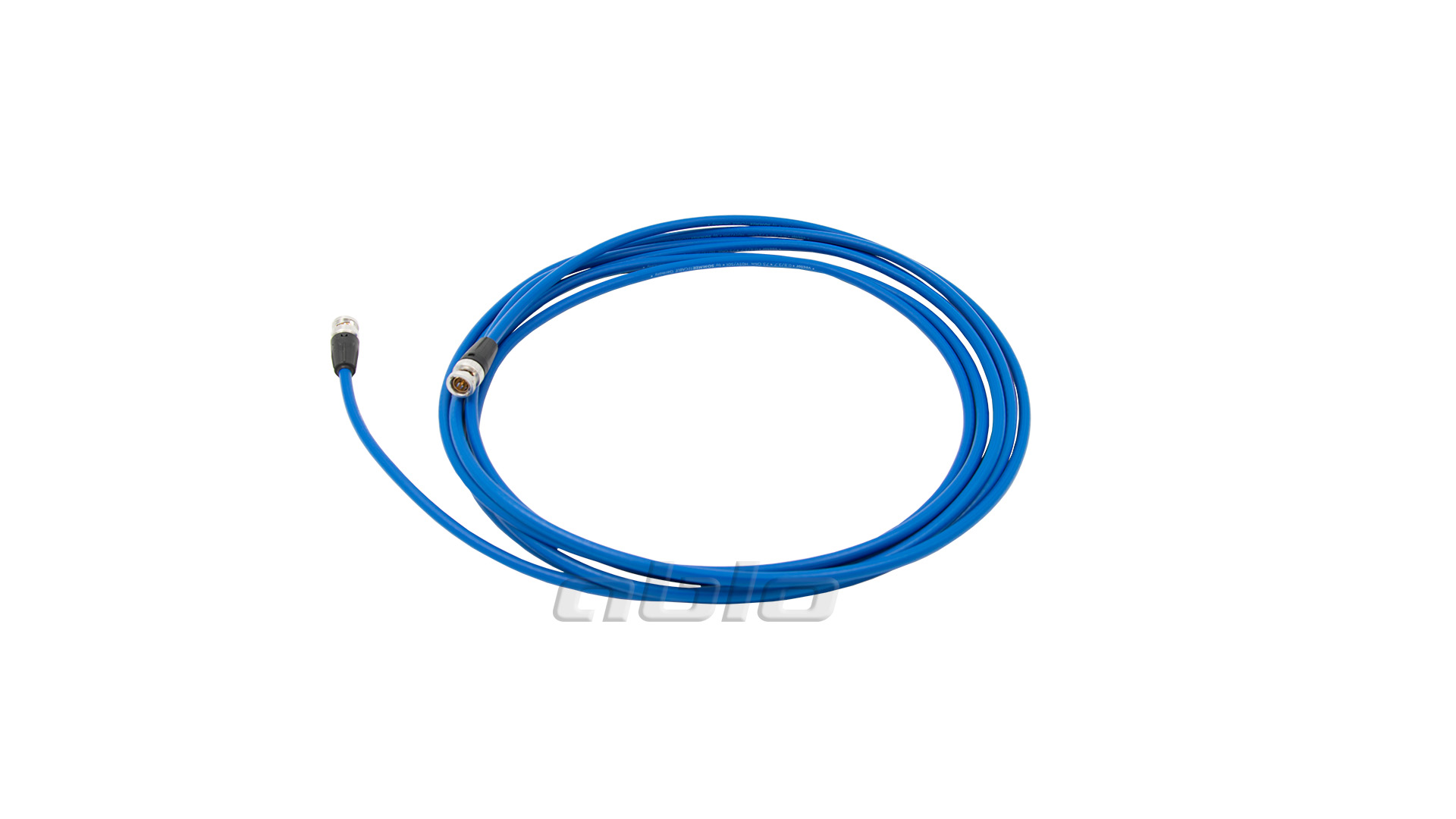

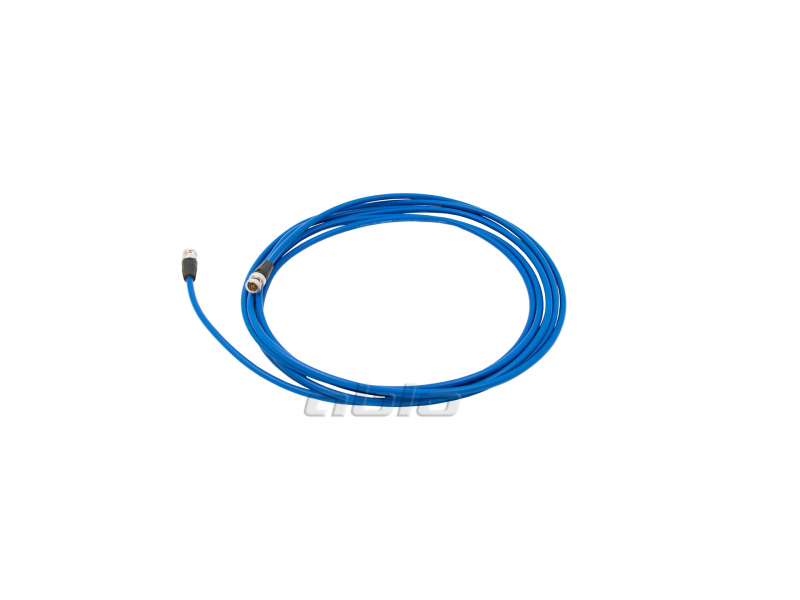

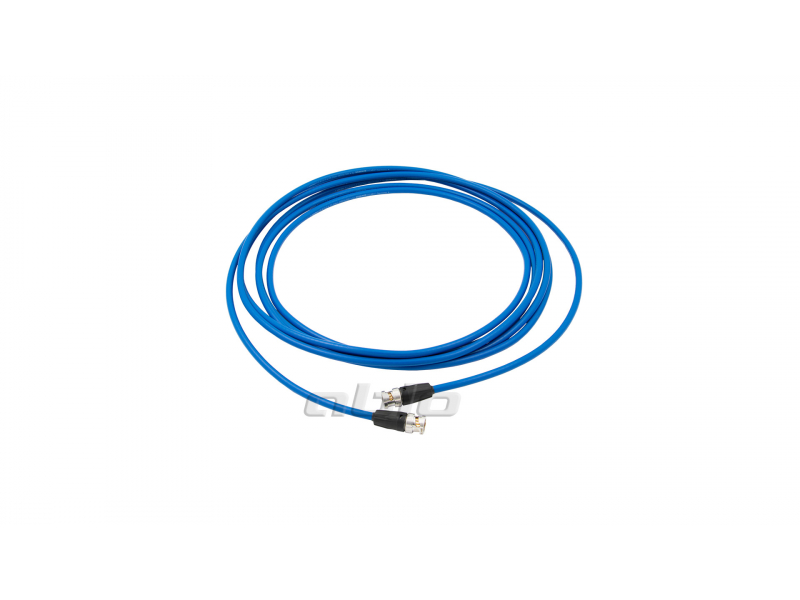

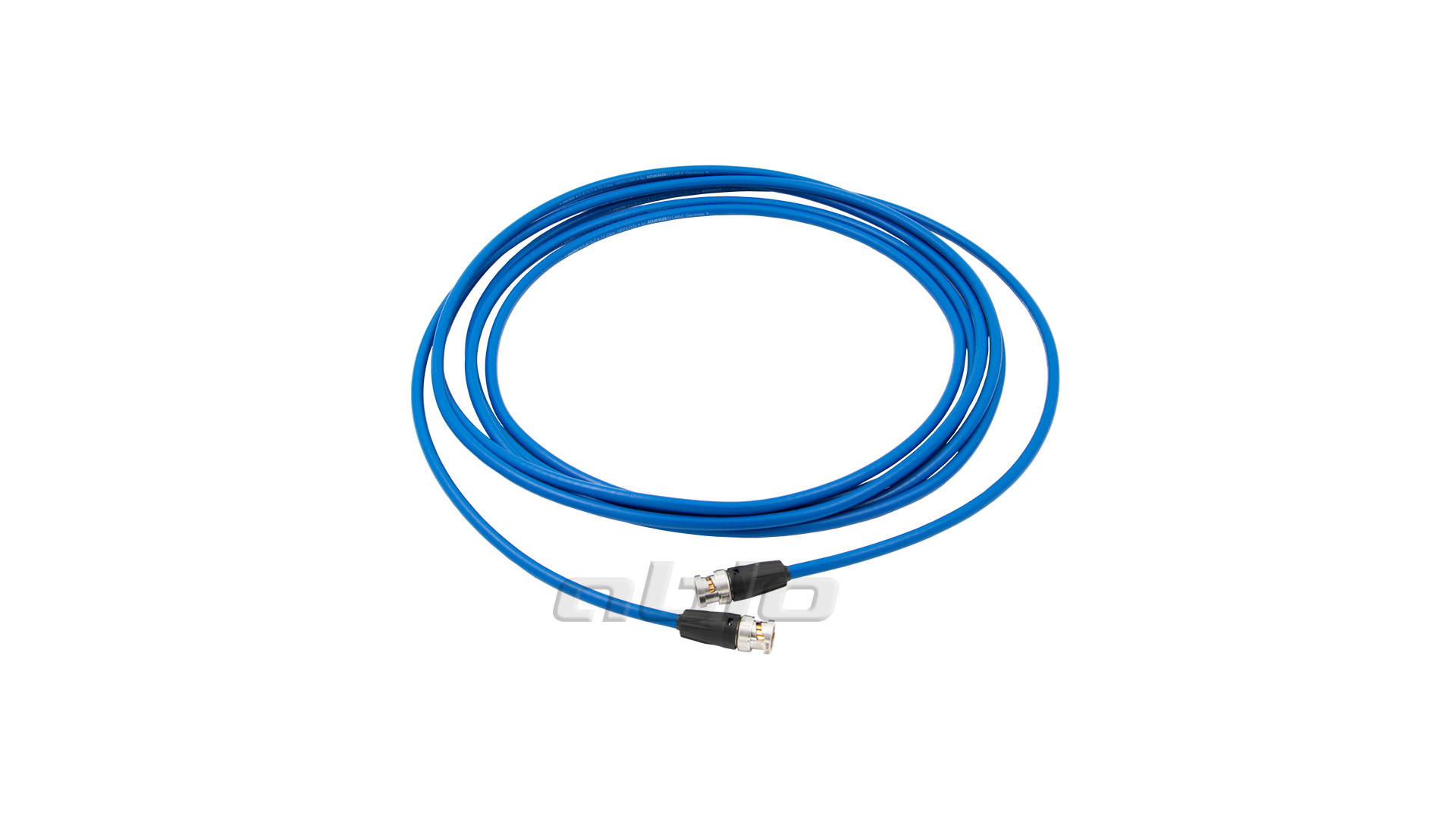

SC Vector 600-0162 + Neutrik NBNC75BLP9 Kabel video 75 Ohm HD-SDI
Wykonywany przez nas wysokiej jakości kabel video, został stworzony z myślą o potrzebach naszych klientów. Do stworzenia tego kabla używamy najwyższej jakości produktu Sommer Cable Vector 600-0162 w kolorze niebieskim oraz niezastąpionych złączy NBNC75BLP9 marki Neutrik. Zamów już dziś i ciesz się profesjonalnym kablem video dostosowanym do twoich potrzeb!
Dane techniczne:
SC Vectro 600-0162:
Właściwości: Analogowe
Właściwości: SDI
Właściwości: Cyfrowy 75 Ω
Właściwości: 6G-SDI
Właściwości: Miedź beztlenowa OFC
Właściwości: 3G-SDI
Obszar zastosowań :Studio / Broadcast
Obszar zastosowania: Mobilny na zewnątrz / wewnątrz
Obszar zastosowania :ELA 100 V
Obszar zastosowania: Instalacja
Kolor: niebieski
Konstrukcja: 1x02YS(ST)CH0,8/3,7 HD-SDI
Materiał kurtki: PVC
Płaszcz Ř [mm]: 6,00
Liczba kanałów (wideo): 1
Przewodnik wewnętrzny (wideo): 1
Żyła wewnętrzna (wideo) [mm²]: 0,50
Żyła wewnętrzna Ř (wideo) [mm]: 0,80
AWG (wideo): 20
Ekranowanie folia: AL / PT + oplot miedziany cynowany 85 %
Współczynnik ekranowania [%]: 100
Linki miedziane (wideo): 1
Linka miedziana Ř (wideo) [mm]: 0,80
Materiał izolacyjny przewodu: Wtryskiwany gaz-PE
Izolacja żyły Ř [mm]: 3,70
Masa na 1 m [g]: 40
Obciążenie ogniowe na m [kWh]: 0,16
Współczynnik prędkości: 0,82
Temperatura min. [°C]: -10
Maksymalna temperatura [°C]: 80
Maks. Długość transmisji (SMPTE 425M, 3G) [m]: 121
Maks. Długość transmisji (SMPTE 2081, 6G) [m]: 82
Szerokość [mm]: 6
Wydajność przewodu/ekranu elektrycznego na 1m (wideo) [pF]: 52,9
Tłumienie przy 200 MHz (100m i 20°C) [dB]: 11,2
Tłumienie przy 470 MHz (100m i 20°C) [dB]: 17
Tłumienie przy 862 MHz (100m i 20°C) [dB]: 24
Tłumienie przy 1000 MHz (100m i 20°C) [dB]: 26,4
Tłumienie przy 1485 MHz (100m i 20°C) [dB]: 32,8
Tłumienie przy 1750 MHz (100m i 20°C) [dB]: 35,9
Tłumienie przy 2150 MHz (100m i 20°C) [dB]: 40,1
Tłumienie przy 3000 MHz (100m i 20°C) [dB]: 47,9
Tłumienie przy 6000 MHz (100m i 20°C) [dB]: 77,8
Tłumienie przy 9000 MHz (100m i 20°C) [dB]: 99,4
Tłumienie przy 12000 MHz (100m i 20°C) [dB]: 118,6
Impedancja [Ω]: 75
Rezystancja przewodu na 1 km [Ω]: 37
Tarcza. rezystancja na 1 km [Ω]: 20
BPVo-Euroklasa: Fca
Maks. Długość transmisji (SMPTE 2082, 12G) [m]: 51
Neutrik NBNC75BLP9:
Typ połączenia BNC 75 Ω
Płeć męska
Rezystancja styku ≤ 3 mΩ (wewnętrzna)
Rezystancja styku ≤ 2 mΩ (zewnętrzna)
Wytrzymałość dielektryczna 1,5 kVdc
Impedancja 75 Ω
Rezystancja izolacji> 5 GΩ
Napięcie znamionowe <50 V.
VSWR ≤1,050 /> 32 dB do 1 GHz
≤1,065 /> 30 dB do 2 GHz
≤1,100 /> 26 dB do 3 Ghz
Kabel O.D. 6,3 mm
Retencja kabla> 30 N (środek)
Rozmiar zagniatania 6,47 Zagniatanie sześciokątne (osłona) wg. IEC 60803 (oznaczenie matrycy E)
Rozmiar zaciskania (pin) 1,6 Zacisk kwadratowy (pin) wg. IEC 60803 (oznaczenie matrycy 2)
Siła wkładania <25 N.
Żywotność> 1000 cykli krycia
Urządzenie zamykające Bayonett
Styki Mosiądz (CuZn35Pb2), 0,2 µm AuCo (styk środkowy)
PTFE
Shell Brass (CuZn39Pb3)
Powłoka Optalloy®
Zakres temperatur od -30 ° C do +85 ° C
Zacisk kontaktowy Zgodny z IEC 60803 i IEC 60352-2
Właściwości: Analogowe
Właściwości: SDI
Właściwości: Cyfrowy 75 Ω
Właściwości: 6G-SDI
Właściwości: Miedź beztlenowa OFC
Właściwości: 3G-SDI
Obszar zastosowań :Studio / Broadcast
Obszar zastosowania: Mobilny na zewnątrz / wewnątrz
Obszar zastosowania :ELA 100 V
Obszar zastosowania: Instalacja
Kolor: niebieski
Konstrukcja: 1x02YS(ST)CH0,8/3,7 HD-SDI
Materiał kurtki: PVC
Płaszcz Ř [mm]: 6,00
Liczba kanałów (wideo): 1
Przewodnik wewnętrzny (wideo): 1
Żyła wewnętrzna (wideo) [mm²]: 0,50
Żyła wewnętrzna Ř (wideo) [mm]: 0,80
AWG (wideo): 20
Ekranowanie folia: AL / PT + oplot miedziany cynowany 85 %
Współczynnik ekranowania [%]: 100
Linki miedziane (wideo): 1
Linka miedziana Ř (wideo) [mm]: 0,80
Materiał izolacyjny przewodu: Wtryskiwany gaz-PE
Izolacja żyły Ř [mm]: 3,70
Masa na 1 m [g]: 40
Obciążenie ogniowe na m [kWh]: 0,16
Współczynnik prędkości: 0,82
Temperatura min. [°C]: -10
Maksymalna temperatura [°C]: 80
Maks. Długość transmisji (SMPTE 425M, 3G) [m]: 121
Maks. Długość transmisji (SMPTE 2081, 6G) [m]: 82
Szerokość [mm]: 6
Wydajność przewodu/ekranu elektrycznego na 1m (wideo) [pF]: 52,9
Tłumienie przy 200 MHz (100m i 20°C) [dB]: 11,2
Tłumienie przy 470 MHz (100m i 20°C) [dB]: 17
Tłumienie przy 862 MHz (100m i 20°C) [dB]: 24
Tłumienie przy 1000 MHz (100m i 20°C) [dB]: 26,4
Tłumienie przy 1485 MHz (100m i 20°C) [dB]: 32,8
Tłumienie przy 1750 MHz (100m i 20°C) [dB]: 35,9
Tłumienie przy 2150 MHz (100m i 20°C) [dB]: 40,1
Tłumienie przy 3000 MHz (100m i 20°C) [dB]: 47,9
Tłumienie przy 6000 MHz (100m i 20°C) [dB]: 77,8
Tłumienie przy 9000 MHz (100m i 20°C) [dB]: 99,4
Tłumienie przy 12000 MHz (100m i 20°C) [dB]: 118,6
Impedancja [Ω]: 75
Rezystancja przewodu na 1 km [Ω]: 37
Tarcza. rezystancja na 1 km [Ω]: 20
BPVo-Euroklasa: Fca
Maks. Długość transmisji (SMPTE 2082, 12G) [m]: 51
Neutrik NBNC75BLP9:
Typ połączenia BNC 75 Ω
Płeć męska
Rezystancja styku ≤ 3 mΩ (wewnętrzna)
Rezystancja styku ≤ 2 mΩ (zewnętrzna)
Wytrzymałość dielektryczna 1,5 kVdc
Impedancja 75 Ω
Rezystancja izolacji> 5 GΩ
Napięcie znamionowe <50 V.
VSWR ≤1,050 /> 32 dB do 1 GHz
≤1,065 /> 30 dB do 2 GHz
≤1,100 /> 26 dB do 3 Ghz
Kabel O.D. 6,3 mm
Retencja kabla> 30 N (środek)
Rozmiar zagniatania 6,47 Zagniatanie sześciokątne (osłona) wg. IEC 60803 (oznaczenie matrycy E)
Rozmiar zaciskania (pin) 1,6 Zacisk kwadratowy (pin) wg. IEC 60803 (oznaczenie matrycy 2)
Siła wkładania <25 N.
Żywotność> 1000 cykli krycia
Urządzenie zamykające Bayonett
Styki Mosiądz (CuZn35Pb2), 0,2 µm AuCo (styk środkowy)
PTFE
Shell Brass (CuZn39Pb3)
Powłoka Optalloy®
Zakres temperatur od -30 ° C do +85 ° C
Zacisk kontaktowy Zgodny z IEC 60803 i IEC 60352-2
Wykonanie: MP
